L KAPLİNLER – ORKAPT Güç Aktarım Sistemleri

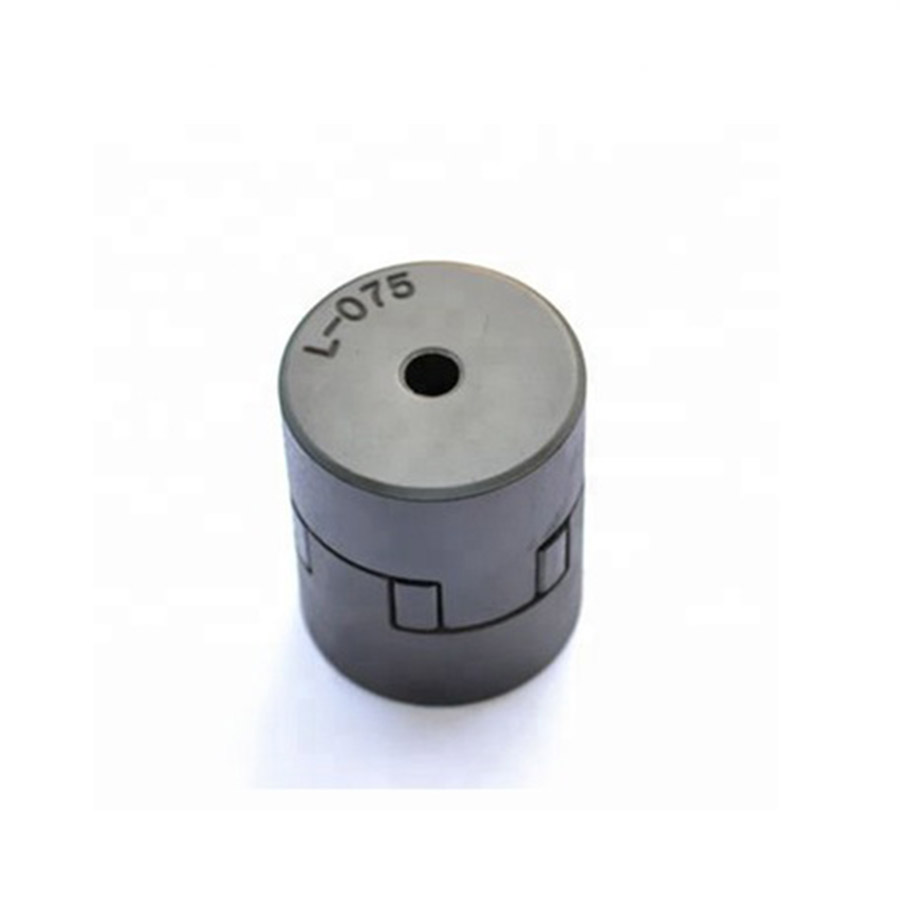

L KAPLİNLER

Teknik Çizim

		Ölçüler						Devir	Delik Ölçüsü		İndirilebilir
Ürün Kodu	Ürün Açıklaması	A	B	C	D	E	Tork (Nm)	Devir/dk	d.max	Tip	Dosyalar
ORK LK 035	KOMPLE L KAPLİN 035	16	19,5	7,8	6,5	–	1	30000	9	1
ORK LK 050	KOMPLE L KAPLİN 050	28	43	12	15,5	–	3	17000	16	1
ORK LK 070	KOMPLE L KAPLİN 070	35	51	12,7	19,0	–	5	13000	19	1
ORK LK 075	KOMPLE L KAPLİN 075	45	54,5	12,7	20,5	–	10	10000	24	1
ORK LK 090	KOMPLE L KAPLİN 090	54	55	12,7	21	–	16	9000	25	1
ORK LK 095	KOMPLE L KAPLİN 095	54	64	12,7	25,5	–	22	9000	29	1
ORK LK 099	KOMPLE L KAPLİN 099	65	72	19	27	–	45	7000	35	1
ORK LK 100	KOMPLE L KAPLİN 100	65	88	19	35	–	50	7000	35	1
ORK LK 110	KOMPLE L KAPLİN 110	84	108	22	43	–	90	5000	42	1
ORK LK 150	KOMPLE L KAPLİN 150	96	116	25,4	45	80	150	5000	48	2
ORK LK 190	KOMPLE L KAPLİN 190	115	–	25,4	54	102	200	5000	54	2
ORK LK 225	KOMPLE L KAPLİN 225	127	–	26,4	64	108	300	4200	67	2
